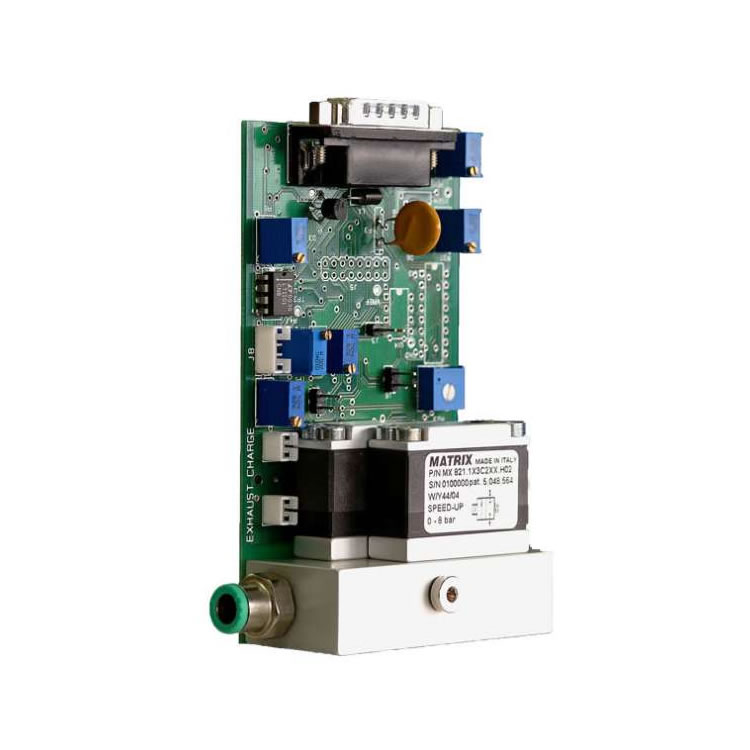

Matrix 面板安裝電子式壓力調節器EPR 50

產品描述

EPR 50是一個閉環面板安裝電子壓力調節器，能夠?qū)⒖勺兡M輸入信號（電流，電壓，RS-232）轉換成比例氣動輸出，并精確地保持所需的下游壓力。配備8位微控制器，可以處理信號和命令，執行復雜功能，并通過串行RS-232輕松與其他控制/監視系統進行接口，完美集成到迄今為止需要更精細和昂貴的系統的應用中。

緊湊的功能設計，整體性能和可靠性使得能夠輕松集成任何先進的氣動系統，需要快速適應任何特定要求的主動部件。

可以是模擬（0-5 V，0-10 V，4-20 mA）或數字（串行RS-232）的輸入信號由微控制器處理，并通過使用PWM（脈沖）轉換成比例壓力輸出寬度調制）控制的高速電磁閥用于排放和排氣功能。集成的壓力傳感器連續地監視EPR 50的輸出壓力，從而向控制器提供反饋，該反饋將該值與由輸入信號設定的期望設定點進行比較。因此，為了保持所要求的下游壓力，可快速且精確地補償輸出壓力的任何變化。該閉環系統的反應時間小于5ms。此外，EPR 50可以與下游壓力（0-7巴）成比例地提供模擬輸出（0-7V）。

當與外部音量增強器（功率級）組合時，EPR 50作為比例先導閥，即使在較高的流量水平下也能保證極快的響應時間和高精度。

產品特點

競爭性能/價格比

緊湊的尺寸和重量輕，專為面板安裝而設計

響應時間非常快，可精確可靠地輸出壓力調節

快速適應任何具有可編程規定的特定要求

功耗低 無空氣消耗穩定

通過串行RS-232進行遠程控制

產品參數

尺寸：118 x 64 x 40毫米（1）

重量：200克

保護比：N / A

氣動連接：G 1/8

工作溫度：-10?+ 50°C

處理流體：過濾，無潤滑和干燥

過濾比：20μ

電源電壓：24 Vdc±10％

最大功率消耗：2W

最大流速：60Nl / min @ 6bar

反應時間：<5 ms

響應時間（*）：60 ms（2） - 100 ms（3）

敏感性：<0.5％< span="">
